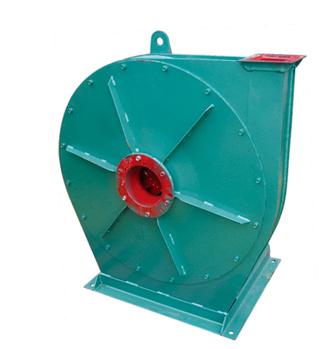

8-09型高壓鼓風機

8-09型高壓鼓風機用途：

8-09型高壓鼓風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m³。

8-09型高壓鼓風機型式：

（1）8-09型風機為單吸入，8-09型風機我公司設計機號有№6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。

（2）8-09型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。

（3）風機的出口位置以機殼的出口角度表示，“順”、“逆”風機機殼制成0度、90度、180度。

8-09型高壓鼓風機結構：

風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成：

（1）葉輪：葉輪按前向風機理論設計，葉輪成形后，經靜、動平衡校正，故運轉平穩。

（2）機殼：用普通鋼板焊接成蝸形殼整體。

（3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。

（4）傳動組：由主軸、軸承箱、聯軸器等組成。

8-09型高壓鼓風機參數對照表：
