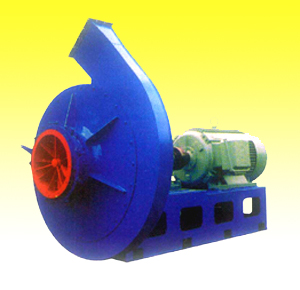

LY輪窯軸流通風機性能曲線平坦，高效區寬廣，適用于日產磚2～10萬塊的輪窯使用，比原來使用的離心通風機節能三倍多。
本風機采用皮帶輪傳動，電機外加降溫防護罩，葉輪葉片有四片，六片兩種型式，對于輪窯阻力較小的可采用四片的型式，對于輪窯阻力較大的可采用六片的型式。此風機可適用于介質溫度不大于130℃的場合。
風機出廠前均經運作實驗，噪聲低于85dB（A），本風機重量輕，振動小，安裝時可以使用混凝土或含草泥沿風機底部周邊堆砌的方式。
參數介紹：
4葉片參數表
|
序號 |
轉速rpm |
流量 |
全壓Pa |
45℃全壓Pa |
效率% |
軸功率KW |
所需功率KW |
選用電機 |
適用于日產磚(萬塊) |
|
1 |
960 |
22000 |
237 |
218.4 |
59.5 |
2.243 |
2.833 |
Y132M1-6 |
2～4 |
|
2 |
24000 |
253 |
233.1 |
64 |
2.428 |
3.066 | |||
|
3 |
26000 |
270 |
248.8 |
68 |
2.642 |
3.337 |
4～6 | ||
|
4 |
30000 |
295 |
271.8 |
77 |
2.942 |
3.715 | |||
|
5 |
32000 |
301 |
277.3 |
79 |
3.12 |
3.941 |
6～8 | ||
|
6 |
36000 |
310 |
285.6 |
84.5 |
3.38 |
4.269 |
Y132M2-6 | ||
|
7 |
40000 |
299 |
275.5 |
87 |
3.518 |
4.444 |
8～10 | ||
|
8 |
44000 |
265 |
244.2 |
85 |
3.511 |
4.435 |
6片頁參數表
|
序號 |
轉速rpm |
流量 |
全壓Pa |
45℃全壓Pa |
效率% |
軸功率KW |
所需功率KW |
選用電機 |
適用于日產磚(萬塊) |
|
1 |
960 |
23000 |
286 |
263 |
59.4 |
2.821 |
3.567 |
Y132M1-6 |
2～4 |
|
2 |
25000 |
305 |
281 |
64 |
3.049 |
3.851 | |||
|
3 |
27200 |
326 |
300 |
68 |
3.333 |
4 |
4～6 | ||
|
4 |
31400 |
356 |
328 |
77 |
3.715 |
4.693 |
Y132M2-6 | ||
|
5 |
33500 |
363 |
334 |
79 |
3.934 |
4.969 |
6～8 | ||
|
6 |
37700 |
374 |
344 |
84.5 |
4.263 |
5.384 | |||
|
7 |
42000 |
361 |
332 |
87 |
4.452 |
5.623 |
8～10 | ||
|
8 |
46000 |
320 |
295 |
85 |
4.435 |
5.601 |
